R型端子
材質:紅銅
表面處理:鍍錫
有焊接
產品說明



金屬系列
WIRE ANGE
AWG/mm2
品    名
ITEM NO.
規格尺寸
STUD SIZE

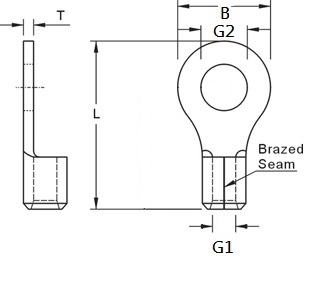

長、寬、厚、高、尺寸
DIMENSIONS (mm)
T   L  G2 B G1
22~16 AWG
0.5~1.5 mm2



R1.25-2 0.75 11.7 Ø2.2 5.5 1.7
R1.25-3 0.75 11.7 Ø 3.7 5.5 1.7
R1.25-3S 0.75 11.7 Ø3.2 5.5 1.7
R1.25-3L 0.75 16.0 Ø 3.7 8.0 1.7
R1.25-4 0.75 16.0 Ø 4.3 8.0 1.7
R1.25-4S 0.75 14.5 Ø4.3 6.6 1.7
R1.25-5 0.75 16.0 Ø 5.3 8.0 1.7
R1.25-6 0.75 21.7 Ø6.5 11.6 1.7
R1.25-8 0.75 21.7 Ø 8.4 11.6 1.7
16~14 AWG
1.5~2.5 mm2


R2-2 0.8 12.5 Ø2.2 6.4 2.3
R2-3 0.8 17.0 Ø3.7 8.5 2.3
R2-3S 0.8 12.5 Ø3.7 6.4 2.3
R2-3M 0.8 14.5 Ø3.7 6.6 2.3
R2-4 0.8 17.0 Ø4.3 8.5 2.3
R2-4M 0.8 14.5 Ø4.3 6.6 2.3
R2-5S 0.8 17.0 Ø5.3 8.5 2.3
R2-5 0.8 17.0 Ø5.3 9.5 2.3
R2-6 0.8 22.0 Ø6.5 12.0 2.3
R2-8 0.8 22.0 Ø8.4 12.0 2.3
14~12 AWG
2.5~4 mm2


R3.5-4 1.0 17.3 Ø4.3 8 3.2
R3.5-5 1.0 17.3 Ø5.3 8 3.2
R3.5-6 1.0 21.1 Ø 6.6 12 3.2
R3.5-8 1.0 27.5 Ø8.4 15 3.2
R3.5-10 1.0 27.5 Ø10.5 15 3.2
12~10 AWG
4~6 mm2


R5.5-4 1.0 19.0 Ø4.3 9.5 3.4
R5.5-5 1.0 19.0 Ø5.3 9.5 3.4
R5.5-6 1.0 22.5 Ø6.4 12 3.4
R5.5-8 1.0 27.2 Ø8.4 15 3.4
R5.5-10 1.0 27.2 Ø10.5 15 3.4
8 AWG
10 mm2


R8-4S 1.2 22.3 Ø4.3 9 4.5
R8-5S 1.2 22.3 Ø5.3 9 4.5
R8-6S 1.2 22.3 Ø6.4 9 4.5
R8-5 1.2 23.4 Ø5.3 12 4.5
R8-6 1.2 23.4 Ø6.4 12 4.5
R8-8 1.2 29.4 Ø8.4 15 4.5
R8-10 1.2 29.4 Ø10.8 15 4.5
6 AWG
16 mm2

R14-5 1.5 29.4 Ø5.4 12 5.7
R14-5S 1.5 27.9 Ø5.4 9 5.7
R14-6 1.5 29.4 Ø6.6 12 5.7
R14-6S 1.5 27.9 Ø6.4 9 5.7
R14-8 1.5 32.6 Ø8.4 16 5.7
R14-8S 1.5 30.6 Ø8.4 14 5.7
R14-10 1.5 32.6 Ø10.5 16 5.7
4 AWG
25 mm2


R22-5S 1.8 30.2 Ø5.3 12.0 7.7
R22-6S 1.8 30.2 Ø6.4 12.0 7.7
R22-8S 1.8 30.2 Ø8.4 12.0 7.7
R22-5 1.8 33.6 Ø5.3 16.5 7.7
R22-6 1.8 33.6 Ø6.4 16.5 7.7
R22-8 1.8 33.6 Ø8.4 16.5 7.7
R22-10 1.8 33.6 Ø10.5 16.5 7.7
R22-11 1.8 42.5 Ø11.5 22 7.7
R22-12 1.8 42.5 Ø13 22 7.7
2 AWG
35 mm2


R38-6S 1.8 37.8 Ø6.4 15.5 9.5
R38-8S 1.8 37.8 Ø8.4 15.5 9.5
R38-10S 1.8 37.8 Ø10.5 15.5 9.5
R38-6 1.8 42.5 Ø6.4 22 9.5
R38-8 1.8 42.5 Ø8.4 22 9.5
R38-10 1.8 42.5 Ø10.5 22 9.5
R38-12 1.8 42.5 Ø13 22 9.5
1/0  AWG
50 mm2


R60-6 2.0 49.7 Ø6.4 22 11.3
R60-8 2.0 49.7 Ø8.4 22 11.3
R60-10 2.0 49.7 Ø10.5 22 11.3
R60-11 2.0 49.7 Ø11.5 22 11.3
R60-12 2.0 49.7 Ø13 22 11.3
